首頁>產品介紹>MT-5/1300NC

1300   MT-5 系列

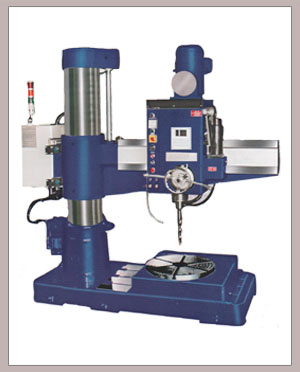

TF-1300NC

Features
  1. 3”X 4”LCD,multi system window.
  2. Indicate in Chinese & English.
  3. Graphic interaction
  4. Build with MPG function.
  5. Concentrative operation with Double column, provided excellent efficiency.
  6. Guiding program edition.
  7. Mix analysis system 0.001 degree or 0.001mm.
  8. Provides quickly constant drilling function.
  9. Can use quickly constant drilling function separately or single use cuttion angle function.
  10. Spindle main gear are made of SCM material, all through harden and precise grinding.

特點:
  1. .3”X 4”LCD畫面，多系統視窗。
  2. 中英文顯示。
  3. 圖形介面顯示。
  4. 具MPG內建。
  5. 雙軸及中操作，效率高。
  6. 引導程式編輯，人性化。
  7. 最小解析單位0.001度或0.001mm。
  8. 具有琢功能。
  9. 可單獨使用琢功能或角度分割功能。
  10. 主軸主要齒輪是以鉻鉬合金剛做成，並經調質滲碳熱處理和機命研磨。

STANDARD ACCESSORIES:   標準配備: 工具箱、冷卻系統、工作燈、工作椅。

Tools. cooling pump. Lamp table


特別配件: NC旋轉工作盤。
OPTIONAL ACCESSORIES:
NC Routable table.

ITEM型式 MODEL TF-1300NC
Capacity

最大工作能量

 Drilling鑽孔 Stell鋼   55
castiron鑄鐵   66
Tapping攻牙 Stell鋼   M50
castiron鑄鐵   M60
Boring搪孔 Stell鋼   100
castiron鑄鐵   175
Spindle stroke 主軸上下行程 H 250
Size of morse Taer 主軸孔莫氏推拔番號   5
Spindle speed 主軸變速   12Speed25~1300RPM(50∞)
30~1500RPM(60∞)
Spindle Feeds 主軸進給範圍   DC驅動系統(DC motor impel system)1-475mm/min distance
Column Diameter 立柱直徑 A 300
Max.distance,column sarace spindel center立柱面至主軸中心最大距離 B 1250
Min.distance,column sarace spindel center立柱面至主軸中心最小距離 C 330
Horiontal Travel of Meadstock 主軸左右移動行程 D 915
Max.distance,base to spindel 主軸最大距離 E 1230
Min.distance,base to spindel 主軸最小距離 F 540
Overall height of column 機械全高 G 2160
Machine height of column 機械最大高度 I 2585
Dimensions of hase [L x H xK] 底座尺寸   1800 x800 x 170
Effective area of table [ R x S x T ] 工作台有效區   650 x 500 x 410
Spindle drive motor [HP] 主軸馬達   3HP 4P/12P
Arm elevation motor [HP] 旋臂驅動馬達   2HP
Coolant pump [HP] 冷卻馬幫浦   1/8HP
Oil motor [HP] 油壓馬達   1HP
Inverter 變頻器
Net weight -Approx [kg]   2150kgs
Groos weight-Approx [kg]   2250 kgs
Measurement [ L x W x H ] 裝箱尺寸   2290 x 1100 x 2230
All specfications and designes are subject to change without notice.
本公司保留隨時修改上述規格之權利。
